产品详情
产品概述

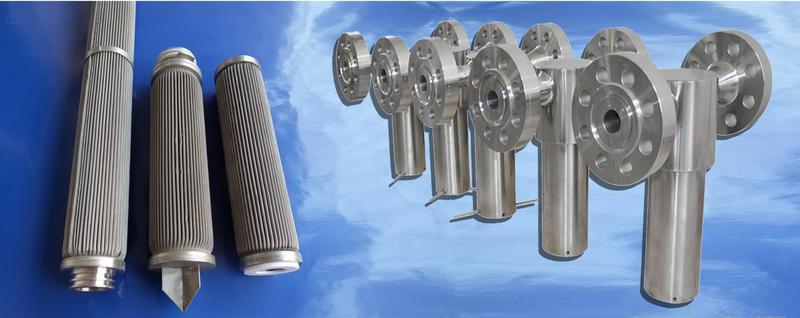

      超高压过滤器适用工作压力范围为1.6~42MPa,丰厚考虑了高压领域的要求。

     设施采用采用整体锻件,锻件材料全部探伤合格后,采取车削加工,准确制造工艺,产业化焊接部位,耐压性能好,安全

数高,科普应用于高压工况的空气及液体的筛选,面积小,安装方便,为高压系统提供了经济安全的筛选选择。



艺术参数
      接口形式: NPT 螺纹、法兰连接;
      压力等级:1.6~6.4MPa、6.5MPa~20MPa、21MPa~40MPa;
      资料:304、316L、水晶钢;
      工作温度:-80℃ - +700℃;
      滤芯:不锈钢折叠滤芯 :1~100um除颗粒;
      不锈钢粉末滤芯 :0.5~50um除颗粒;
      聚酯、玻璃纤维滤芯 :0.01~15um除水及液体;
      配件:机关排水阀、压差表、拆卸工具等。

产品采用
      设施广泛应用于天然气加气站,高压供气设备,成像机前置过滤,原始,氢气,氮气超纯过滤上。
      F 除:气水分离器:15UM
      Q 除:主办路过滤器,过滤精度:3µ
      P 除:除油过滤器,过滤精度:1µ
      U 除:油雾过滤器,过滤精度:0.01µ
      H 除:活性炭吸附过滤器,过滤精度 0.01µ
      Z 除:除固过滤器:0.1um

艺术参数
生肖印
条件
总量(m 3
步长(mm)
高度(mm)
滤芯型号
CY-HS40B-1
DN10/15
1
90
182
HS40BX-1
CY-HS40B-3
DN20/25
3
112
236
HS40BX-3

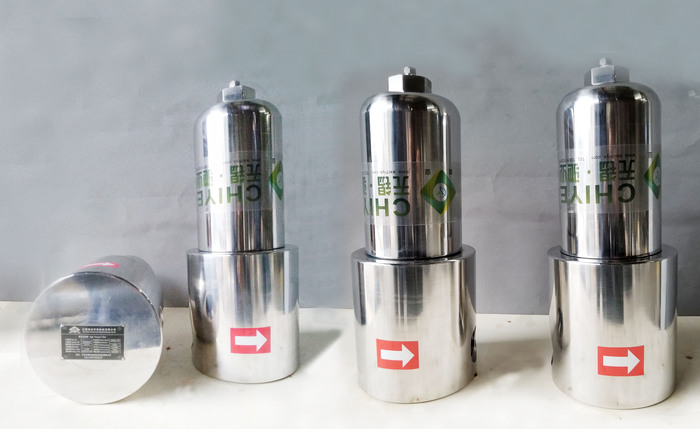

64bar高压气体过滤器:合同于吹瓶机配套使用,规模为20~64bar。

生肖印
接口
总量
尺寸(mm)
滤芯
生肖印
G螺纹
Nm 3 /h
总高
输出距
步长
直径
CY-HS64B-3/8”
3/8”
150
182
100
108
90
CY-HS64BX-3/8”
CY-HS64B-1/2”
1/2”
150
182
100
108
90
CY-HS64BX-1/2”
CY-HS64B-3/4”
3/4”
300
247
100
108
90
CY-HS64BX-3/4”
CY-HS64B-1”
1”
500
273
150
158
120
CY-HS64BX-1”
CY-HS64B-1-1/4”
1-1/4”
800
373
150
158
120
CY-HS64BX-1-1/4”
CY-HS64B-1-1/2”
1-1/2”
1200
473
150
158
120
CY-HS64BX-1-1/2”
CY-HS64B-2”
2”
2400
680
170
188
150
CY-HS64BX-2”










压力修正系数表

压力单位(bar)
4
6
8
10
15
20
30
40
50
60
64
压力单位(psi)
58
87
116
145
217
290
435
580
725
870
928
修正系数
0.14
0.22
0.28
0.34
0.47
0.56
0.70
0.85
0.88
0.91
1.00


3 (1).jpg

50-400bar高压气体过滤器:合同于适用于CNG过滤,规模为50~400bar。
生肖印
接口
总量
尺寸(mm)
滤芯
生肖印
G螺纹
Nm 3 /h
总高
输出距
步长
直径
CY-HS400B-1/4”
1/4”
60
182
90
98
70
CY-HS400BX-1/4”
CY-HS400B -3/8”
3/8”
60
182
90
98
70
CY-HS400BX-3/8”
CY-HS400B -1/2”
1/2”
120
225
100
108
85
CY-HS400BX-1/2”
CY-HS400B -3/4”
3/4”
180
225
100
108
85
CY-HS400BX-3/4”
CY-HS400B -1”
1”
270
268
120
138
100
CY-HS400BX-1”
CY-HS400B-1-1/4”
11/4”
360
318
120
138
100
CY-HS400BX-1-1/4”
CY-HS400B -1-1/2”
11/2”
480
344
152
168
130
CY-HS400BX-1-1/2”
CY-HS400B -2”
2”
720
430
182
198
150
CY-HS400BX-2”











压力修正系数表

压力单位(bar)
7
25
40
64
100
250
400
压力单位(psi)
102
362
580
928
1450
3625
5800
修正系数
1
3
5
8
12
12
12





超高压过滤器可以使用金属滤芯,用在超高粘度的气体上,如过滤120000CP的SSD胶,以及高压纯水的工上。可以根据

他家要求定制法兰接口形式,特别定制,请来电咨询。
